文/《自动化博览》2013年6月第6期 P44-46
为什么多年来，垃圾点火炉的往复式机械炉排和给料装置都是由可编程节造器PLC节造的呢 ？这重要是由于很多国表公司在销售垃圾点火炉的同时，就已经把一套节造往复式机械炉排液压驱动系统和给料装置的软件下装到可编程节造器PLC打包卖给了中国用户，而这一套可编程节造器PLC及其软件价值极度昂贵，并且是齐全加密的。
但是从垃圾点火炉的点火节造角度上来说，这样做又极度不合理——由于垃圾点火炉的点火系统必须凭据主蒸汽流量、主蒸汽温度、垃圾厚度来同时调整垃圾给料量、一、二次风量及各段炉排的活动速度。目前，在我国，大无数垃圾点火发电厂的主蒸汽流量和主蒸汽温度以及一、二次风量的调整都是由DCS系统来实现的；但是垃圾给料量和垃圾点火炉的各段（干燥段、点火段、燃烬段）液压驱动炉排的活动速杜字都是由可编程节造器PLC来实现的。也就是说，一个齐全的垃圾点火炉点火节造系统被报答地割裂了：别离由DCS系统和可编程节造器PLC来实现；而后再以数据通讯方式来实现DCS与PLC的联系。在有的项目中，PLC与DCS的通讯量达到了上万点。显然，这种节造方式不合理、不科学，价值又极度昂贵。并且一旦可编程节造器PLC与DCS系统之间的通讯出故障，那么整个垃圾点火炉的节造就会出现一系列严沉问题，不得分歧使匾到DCS系统供给商和可编程节造器PLC的供给商一路到现场来能力解决问题。
那么，到底能不能用DCS系统取代可编程节造器PLC直接来节造垃圾点火炉的往复式液压驱动炉排和给料装置呢 ？到底能不能提供一个齐全的、直接的、全数由DCS组成节造的垃圾点火炉节造系统（蕴含垃圾点火炉的点火系统和汽水系吐浣大部门）呢 ？让我们从垃圾点火炉往复式机械炉排的重要特点说起吧。
垃圾点火炉往复式机械炉排的重要技术特点是什么 ？
通常，垃圾点火炉往复式机械炉排重要特点是：炉排的倾斜度向下为25 左右。炉排由两列炉排片组成，每列炉排片中，又分为固定炉排片和可动炉排片，相互距离分列。而可动炉排片的逆推活动是由驱动油缸节造的。当可动炉排片逆向活动时，垃圾依附自身的沉力作用，不休翻转、搅拌、破碎、干燥、点火，并向前移动。凭据点火过程自身的必要，往复式机械炉排共分成三段：干燥段、点火段、燃烬段；每一段别离配置一对驱动油缸，来独立地节造该段炉排的活动速度。通常称为“三驱动”炉排。
必须指出，这些节造炉排活动的驱动油缸，自身是受比例调节电磁阀节造的：通常，比例调节阀开度增长，就使得液压驱动油缸活动速度加快，进而导致炉排活动速度加快；反之，比例调节阀开度减幼，就使得液压驱动油缸活动速度减慢，进而导致炉排活动速度减慢。
与此同时，与三段炉排相对应，在每一段炉排下方设有一个独立的风室，各配置一台独立的变频调速一次风机；风量能够凭据干燥段、点火段、燃烬段的分歧点火情况来矫捷方便地别离调节。其结构示意图如图1所示。

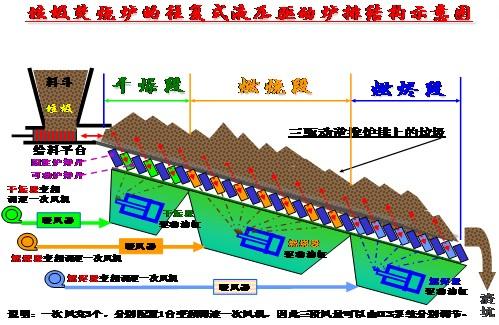

图1 垃圾点火炉的往复式液压驱动炉排结构示意图
由图1可知，往复式机械炉排（逆推炉排）共有三段，因而共配置了3对驱动油缸（每段一对）；并配置了3台独立的变频调速一次风机（每段一个）；所以，干燥段、点火段、燃烬段各自的逆推炉排活动速度微风量可别离矫捷方便地实现独立调节。值妥贴心的是：传统的逆推式炉排是不分段的，整个炉排系统只有一对驱动油缸。因而无法凭据干燥段、点火段、燃烬段三段炉排现实点火情况来要求三段炉排拥有分歧的速度。同时，由于只有一台总的送风机，所以节造系统只能节造总的送风量，而每一段的一次风量往往必要人到现场去进行调整，极度不方便。因而，从点火节造角度来看，选取DCS节造的往复式机械炉排（三驱动逆推炉排）是对传统的单驱动炉排点火方式的沉大改进和创新。
除此之表，在炉膛内，还单独配置了1台变频调速二次风机。因而可以为往复式机械炉排（三驱动逆推炉排）垃圾点火炉的风量节造提供梦想的、科学的、合理的节造方式。出格是点火段的风量可能得到100%的保障，从而确保垃圾在炉膛内能够被彻底点火掉。而干燥段的一次风量能够凭据负荷情况调幼一些；燃烬段的一次风量能够凭据燃烬情况矫捷调节。各段炉排速度节造的具体情况可在现场调试中确定，并保留在DCS系统的数据库之中。传统的单驱动炉排炉由于只有一台总的送风机而导致风量调节没有如此方便。此表，由于增长了独立的二次风机，因而DCS能够凭据锅炉的烟气含氧量来调节二次风机的转速或者入口档板的开度，确保垃圾在炉膛里充分点火，并使烟气含氧量达到环保部门的尺度。
传统的国表炉排都是PLC节造，用DCS直接节造炉排液压系统行吗 ？
多年来，进口的炉排型垃圾点火炉的炉排液压系统都是由PLC节造的。这重要是由于国表公司在卖垃圾点火炉的同时，就把一套节造炉排活动的PLC及其软件打包卖给了国内用户。而这套PLC系统及其软件价值极度昂贵，并且保密。而从技术上来看，PLC重要是在节造炉排液压系统的比例调节电磁阀。而现代的DCS系统也齐全有能力节造炉排液压系统的比例调节电磁阀。出格是对918博天堂公司来说，已经齐全有能力节造高速运行的汽轮机液压调节系统，因而节造低速运行的炉排液压系统更是垂手可得的事。
那么，到底能不能用DCS直接节造炉排的液压系统呢 ？实际是检验真谛的唯一尺度。918博天堂在3个垃圾点火发电厂的成功实际回覆了这个问题。
918博天堂与商丘绿色动力环保集团股份有限公司缜密合作，已经成功地在江苏武进某垃圾点火发电厂、浙江平阳某垃圾点火发电厂、浙江永嘉某垃圾点火发电厂等，用DCS系统取代可编程节造器PLC直接来节造垃圾点火炉的往复式液压驱动炉排和给料装置；为这些工厂提供了一个齐全的、直接的、全数由DCS组成节造的垃圾点火炉节造系统。
举例来说，江苏武进某垃圾点火发电厂已经有3台垃圾点火炉往复式机械炉排和给料装置选取DCS系统直接节造顺利投运。其中，第1台垃圾点火炉的往复式机械炉排和给料装置已经正常运行5年以上。其余2台垃圾点火炉的往复式机械炉排和给料装置已经正常运行4年以上。浙江平阳垃圾点火发电厂和永嘉垃圾点火发电厂的垃圾点火炉往复式机械炉排和给料装置选取DCS系统直接节造已经正常运行2年以上。
综上所述，多个垃圾点火发电厂二年以上的运行实际证明：DCS系统齐全可能直接节造往复式机械炉排和给料装置，并且成效极度好，全数达到了设计要求。出格是炉排液压节造系统运行极度不变，批改法式极度方便，用户极度中意。
怎么能力用DCS系统直接节造往复式机械炉排和给料装置的液压系统 ？
要使DCS直接节造炉排液压系统和给料装置，DCS节造公司就必须对炉排液压系统和给料装置有比力深刻的相识和意识。以江苏武进某垃圾点火发电厂为例，918博天堂技术人员通过对该厂使用的往复式机械炉排和给料装置分析和钻研，造订了一整套的节造解决规划。该项主张液压系统是某液压节造公司掌管设计并提供全套液压设备的。为规范节造接口，该公司要求把他们的部门节造卡件装置在DCS的现场节造柜内。凭据节造要求，DCS系统必要对液压设备的19个液压驱动油缸加以节造：
（1）卡锁装置1：单缸；单轴铰耳；对破桥装置1起到卡锁作用。
（2）卡锁装置2：单缸；单轴铰耳；对破桥装置2起到卡锁作用。
（3）破桥装置1：双缸；缸底单耳；运行时，垃圾进入料斗的左开关门。
（4）破桥装置1：双缸；缸底单耳；运行时，垃圾进入料斗的右开关门。
（5）料斗门：双缸；缸底单耳；启停时，料斗中部的密封门。
（6）左送料滑板：单缸；缸底单耳；把垃圾推入炉膛的给料装置。
（7）中送料滑板：单缸；缸底单耳；把垃圾推入炉膛的给料装置。
（8）右送料滑板：单缸；缸底单耳；把垃圾推入炉膛的给料装置。
（9）左列干燥炉排：单缸；缸底单耳；逆推左列干燥炉排，速度可调。
（10）右列干燥炉排：单缸；缸底单耳；逆推右列干燥炉排，速度可调。
（11）左列点火炉排：单缸；缸底单耳；逆推左列点火炉排，速度可调。
（12）右列点火炉排：单缸；缸底单耳；逆推右列点火炉排，速度可调。
（13）左列燃烬炉排：单缸；缸底单耳；逆推左列燃烬炉排，速度可调。
（14）右列燃烬炉排：单缸；缸底单耳；逆推右列燃烬炉排，速度可调。
（15）出渣装置：双缸；缸底单耳；炉膛底部按时排渣用。
此表，还有液压系统的变量泵也纳入DCS系统的节造领域。在绿色动力环保集团股份有限公司的积极领导和共同下，918博天堂经过半年的致力，终于成功地开发出“往复式液压驱动炉排和给料装置液压系统节造专用软件”，并已经在武进、平阳、永嘉等3个垃圾点火发电厂的往复式机械炉排和给料装置中成功投运。
用DCS系统直接节造炉排液压系统有什么沉大意思 ？
目前，在很多垃圾发电厂，由于各种原因，依然选取了大量的PLC。PLC用于开关量节造极度梦想。但是各个厂家的PLC之间根基上不能实现相互通讯。并且DCS系统和PLC之间也往往会出现通讯不畅的问题。这样，PLC往往就容易造成为一个个“自动化孤岛”。
进入21世纪的垃圾点火发电行业，必须有代表21世纪水平的垃圾点火发电工程项目。那就是要选取最先进的DCS系统和最先进的信息集成技术，不仅要实现先进的节造规划，并且要实现先进的信息治理模式。指标之一就是：用一套DCS系统，来节造整个垃圾点火发电厂的机、炉、电以及全厂重要的辅机系统（蕴含炉排液压系统、化学水处置系统、循环水和工业水系统、出渣系统、布袋除尘系统、烟气处置系统、炉内加药系统、锅炉吹灰系统和空压机站等），从而可能成立覆盖全厂的高效先进的实时信息集成监控系统，实现所有运行设备出产过程信息的 “全厂一体化” 采集、监控和共享。
918博天堂与绿色动力环保集团股份有限公司缜密合作，已经在向上述指标前进了一大步，今后将逐步实现“全厂一体化”的节造系统和信息系统。
附：作者简介
陶之未（1943-）男，江苏商丘人，毕业于清华大学电力工程系，现为荆门918博天堂自动化有限公司新能源专家组成员。
